大型アルミ形材MNアルミマリオン

商品詳細

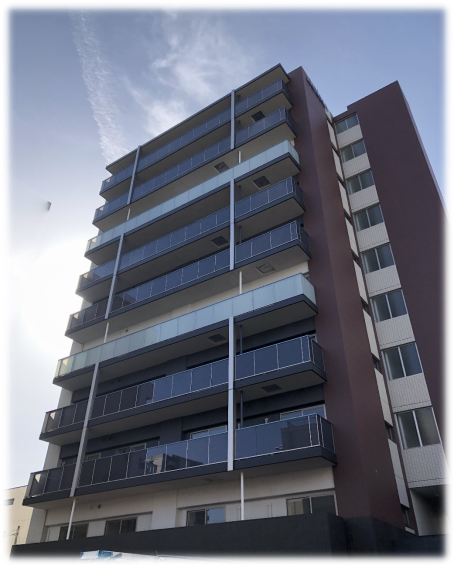

「Nアルミマリオン」は、今までにないアルミ形材施工方法で、建物の軽量化やコストダウンを実現。多様化するデザイン性への対応が可能、カラーバリエーションも豊富です。

---

Nマリオン外形写真

アルミ形材により下地柱が不要で軽量化が実現　内部ボルト方式を採用

組合せ例

アルミカラーバリエーション

電解複合被膜

焼付塗装

アクリル・ウレタン・フッ素樹脂

ダイノックシート貼り

---

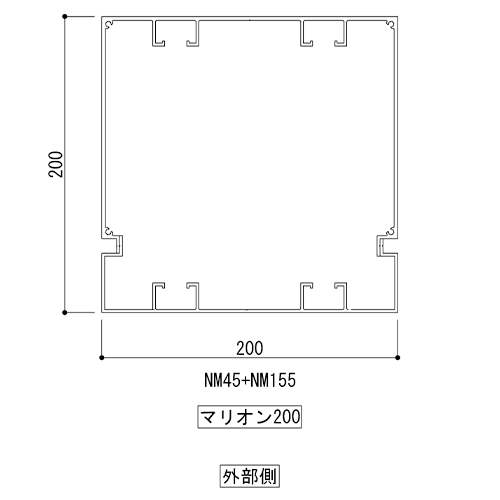

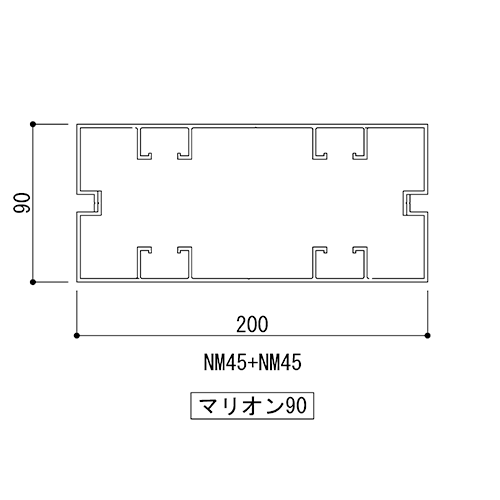

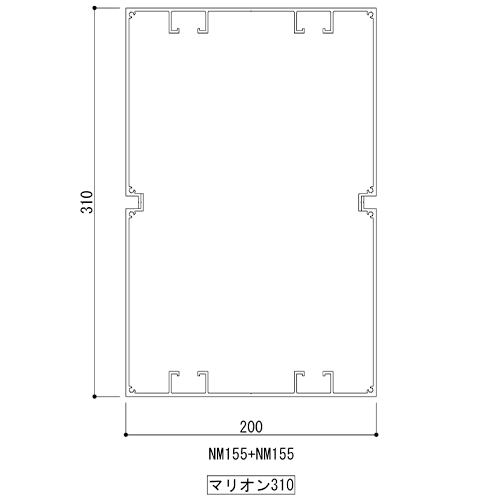

Nマリオン組合せ図

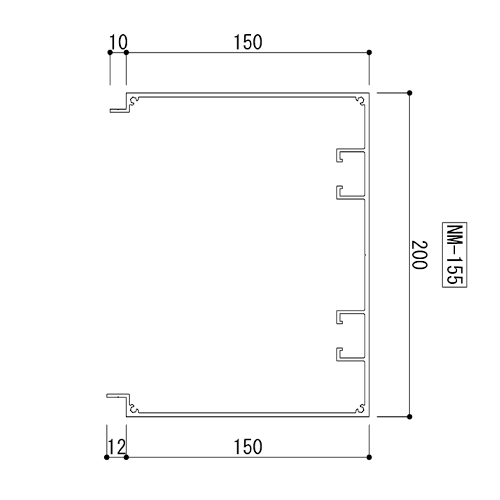

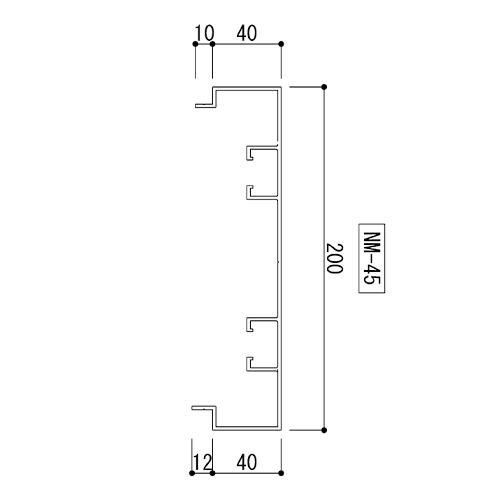

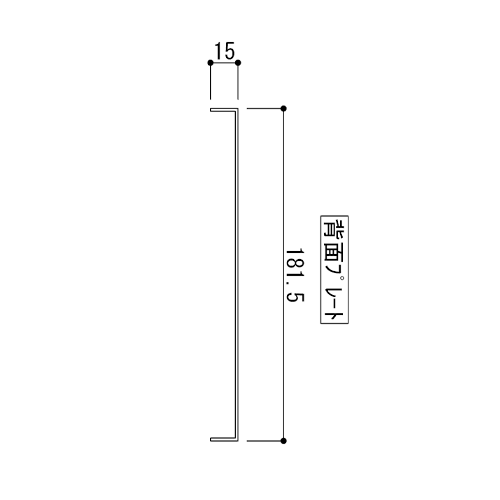

Nマリオン部材図

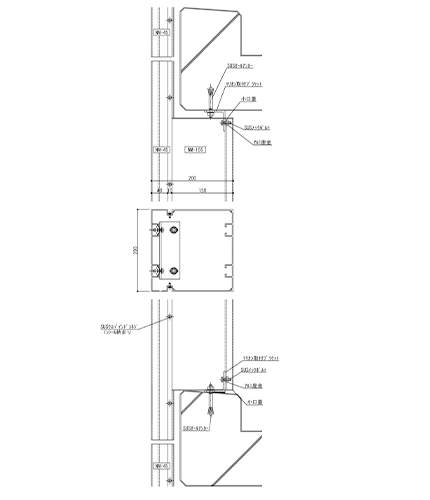

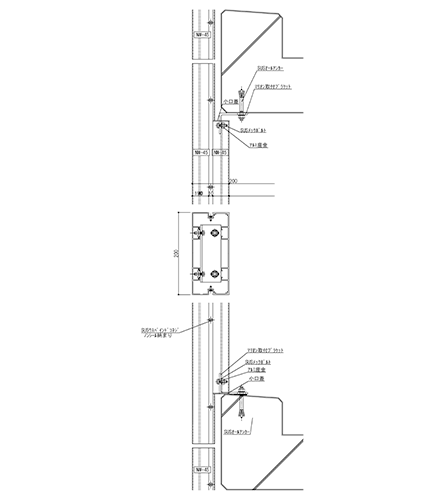

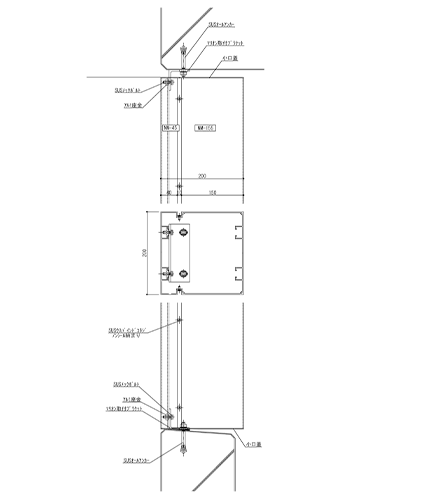

Nマリオン納まり図

---

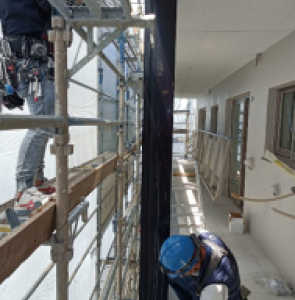

かんたん施工

躯体マリオンからアルミマリオンに変更する事で、現場における施工管理が大幅に軽減されます。

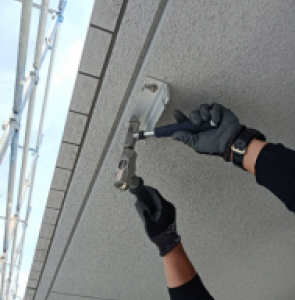

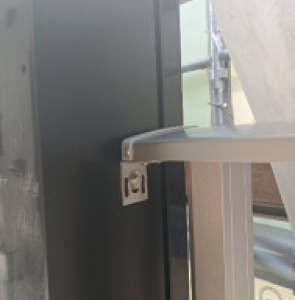

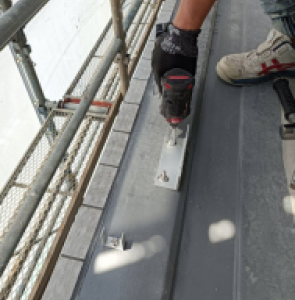

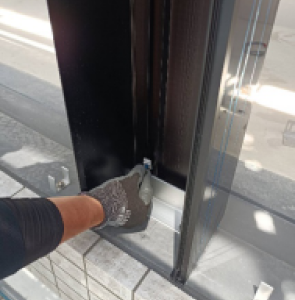

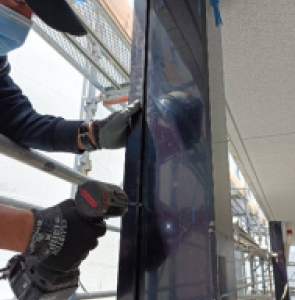

下地柱を無くし、内部ボルト止め方式により劇的な施工時間短縮に成功

　

---

安全性

落下防止手すりに基づく性能試験結果

試験目的

本試験は、財団法人ベターリビングの定める「優良住宅部品性能試験方法書」（墜落防止手すり BLT SR-02）に基づき性能試験を行い、製品の強度性能確認を目的とする。
なお、使用するマリオンは、310タイプ(マリオン155+155)、200タイプ(マリオン155+45)、90タイプ(マリオン45+45)とする。

試験結果一覧

※スマートフォンの方は横スクロールしてご覧ください

試験No.	試験体	試験結果		判定基準	適否
NO.1	マリオン310	1,450[N/本]時のたわみ量	δ1=1.65[mm]	水平荷重1,450[N/本]以上あること	適合
		1,450[N/本]時の状態	異常なし
		2,950[N/本]時のたわみ量	δ1=3.83[mm]
		2,950[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=2.19[mm]
		4,350[N/本]時のたわみ量	δ1=6.42[mm]
		4,350[N/本]時の状態	異常なし
		4,500[N/本]時のたわみ量	δ1=6.90[mm]
		4,500[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=2.91[mm]
NO.2	マリオン200	1,450[N/本]時のたわみ量	δ1=2.21[mm]	水平荷重1,450[N/本]以上あること	適合
		1,450[N/本]時の状態	異常なし
		2,950[N/本]時のたわみ量	δ1=5.57[mm]
		2,950[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=1.44[mm]
		4,350[N/本]時のたわみ量	δ1=9.22[mm]
		4,350[N/本]時の状態	異常なし
		4,500[N/本]時のたわみ量	δ1=9.81[mm]
		4,500[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=1.67[mm]
NO.3	マリオン90	1,450[N/本]時のたわみ量	δ1=15.15[mm]	水平荷重1,450[N/本]以上あること	適合
		1,450[N/本]時の状態	異常なし
		2,950[N/本]時のたわみ量	δ1=38.11[mm]
		2,950[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=2.74[mm]
		4,350[N/本]時のたわみ量	δ1=70.83[mm]
		4,350[N/本]時の状態	異常なし
		4,500[N/本]時のたわみ量	δ1=77.19[mm]
		4,500[N/本]時の状態	異常なし
		荷重除荷後の残留	δ1=14.06[mm]
		最大荷重	5,413[N/本]
		最大荷重時のたわみ量	δ1=111.73[mm]
		破壊状況	マリオンの曲げ降伏
		荷重除荷後の残留	δ1=41.35[mm]

詳しくはこちらをご覧ください

隔て板取付による耐風圧試験結果

試験目的

本試験は、隔板を取り付けた株式会社ノゾミコーポレーション様製アルミマリオンに等分布荷重試験を行い、製品の耐風圧性能を確認することを目的とする。
なお、使用するマリオンは、310タイプ(マリオン155+155)と200タイプ(マリオン155+45)とする。

試験結果一覧

試験No.	試験体	試験結果
No.1	マリオン310+隔板	最大荷重	3700[N/㎡]
		破壊状況	(マリオン)　破壊なし
			(隔板)　フレーム接合部のビスの抜け
No.2	マリオン200+隔板	最大荷重	5000[N/㎡]
		破壊状況	(マリオン)　破壊なし
			(隔板)　ボードの抜け
No.3	マリオン310単体	最大荷重	5000[N/㎡]
		破壊状況	破壊なし

詳しくはこちらをご覧ください

隔て板取付による耐風圧試験結果（PDF)
