KitomiluA
キトミルア
LV

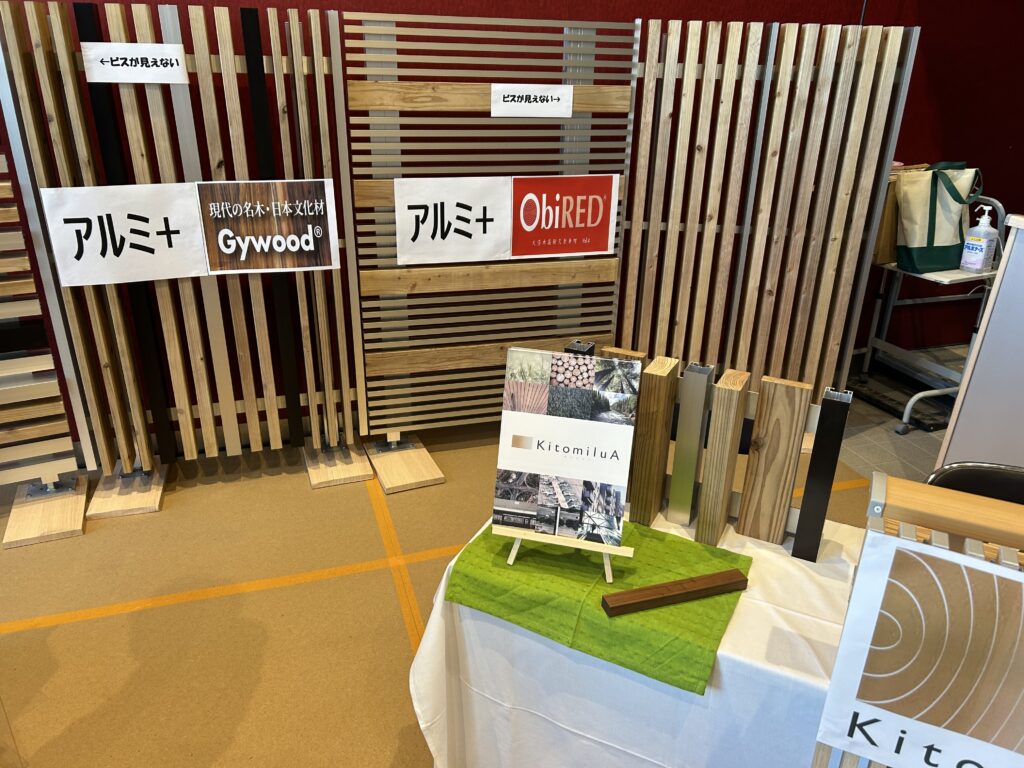

アルミと ObiRED®・Gywood®のコラボレーションによる新たなデザイン
精油成分が多く含まれることで高い防腐性能を発揮するスギ大径材 ObiRED®と、軟らかい針葉樹をギュッと圧密することで無垢材の可能性を広げた新素材 Gywood®に弊社開発木埋込特殊金物を組み込むことでアルミルーーと同一の納まりを可能にしました。
（※ObiRED&・Gywoodsはナイス株式会社の登録商標です）

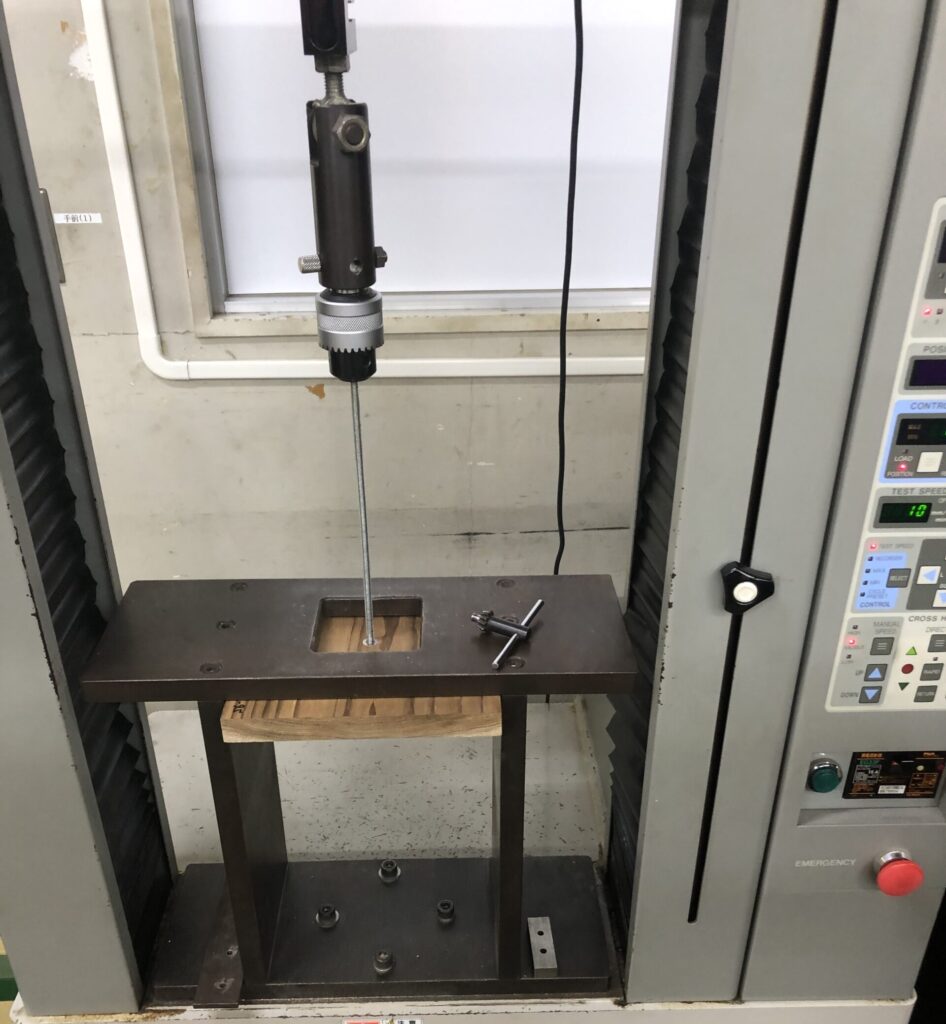

| 特殊金物引抜試験 | ||
| 試験体 | Gywood® | ObiRED® |
| サイズ | 25×120×20 | 40×140×200 |
| 平均値 | 179.85kgf | 205.475kgf |
| 試験状態 | 木部破損により 特殊金物抜け | 木部破損により 特殊金物抜け |

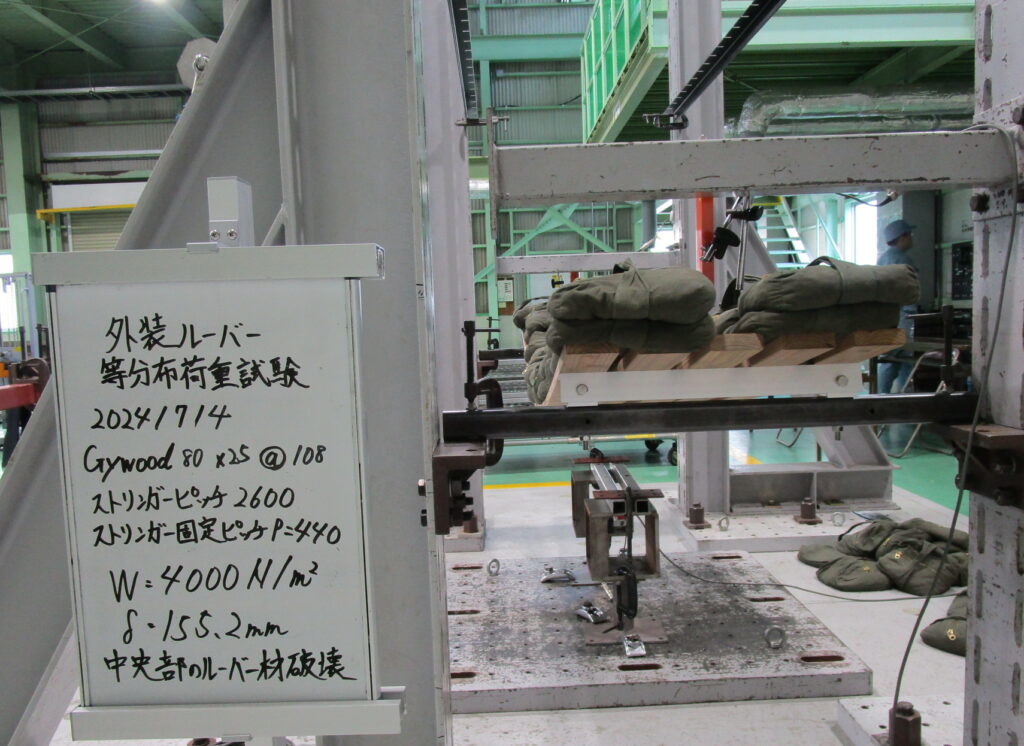

| 耐風圧試験（均等荷重試験） | ||||
| 試験体 | Gywood® | ObiRED® | ||
| 格子サイズ | 80×25 | 40×90 | ||
| 加圧方向 | 正圧 | 負圧 | 正圧 | 負圧 |
| 最大荷重 ［ N/㎡ ] | 4000 | 4000 | 22,500 | 22,500 |

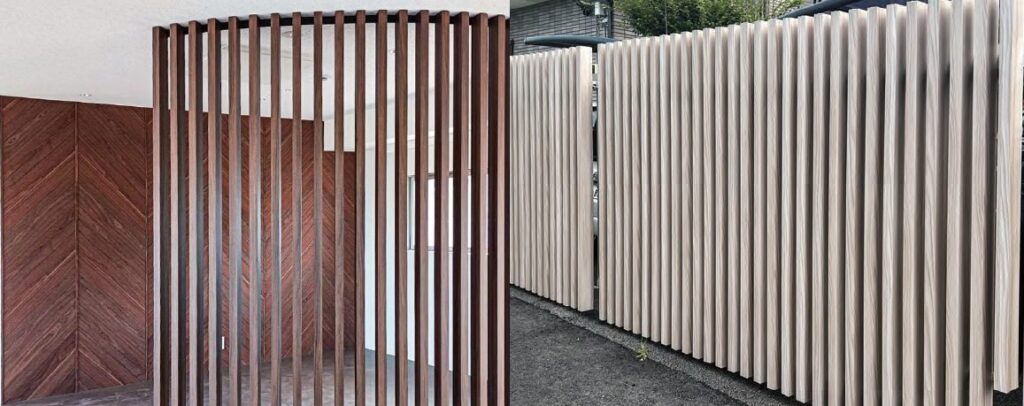

アルミの光沢感と木のぬくもりをひと組のルーバーにしました。

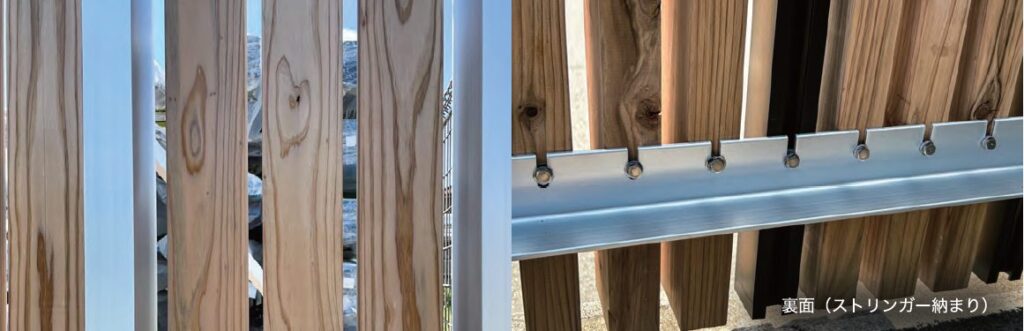

アルミルーバーと木ルーバーの並びや数量を変えることでさらにデザイン性が高まります。アルミと木の同一下地納まり、表面からはビスが見えません。
アルミルーバー色：ブラック・シルバー・ステンカラー・ダークブロンズ、焼付塗装
- 木ルーバー部分、一度成付けたら、引き抜かない様にお願い致します。

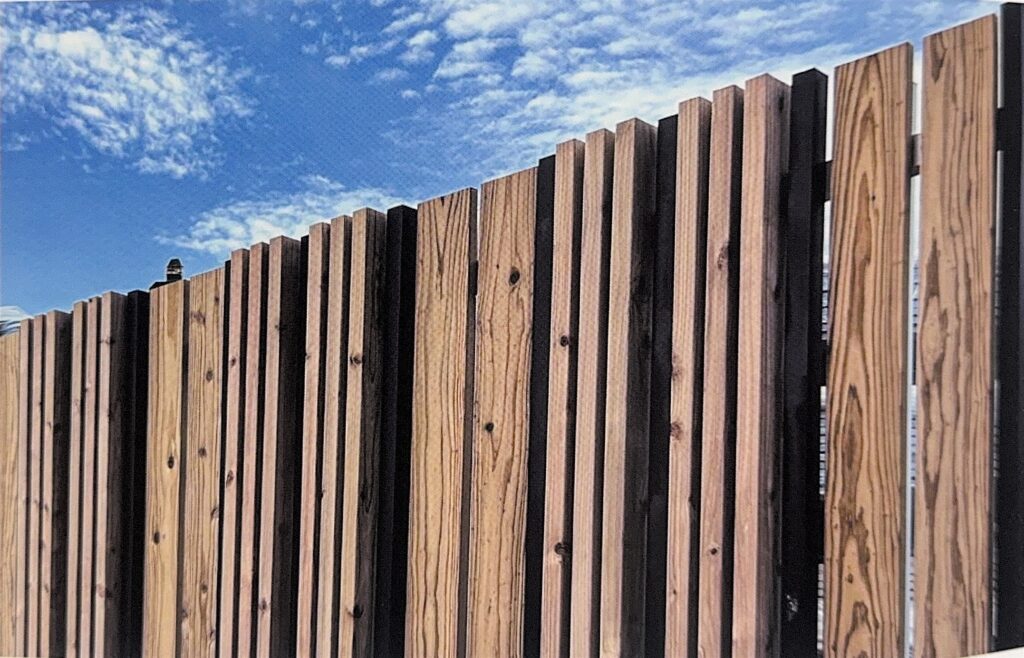

異なる素材が織りなす経年変化のちがいをたのしむ。
アルミルーバー＋木ルーバーの複合デザインで使用することで、太陽光により半年～1年後にシルバーグレー化する木ルーバーとアルミ色とのテクスチャーの対比が建築物の歴史を醸し出します。また、指定塗装を行なうことでシルバーグレー化の進行を抑えることも可能です。
- 塗装品の場合は定期的に再塗装を行うことで効果が長持ちします。
- 指定塗装：ウッドエイドナチュレ （日本マテリエイド株式会社）
- 木材の魅力を活かす、ライトな8色（クリア・ホワイト・ライトオーク・マホガニー・チーク・ウォルナット・ダークオーク・ブラック）

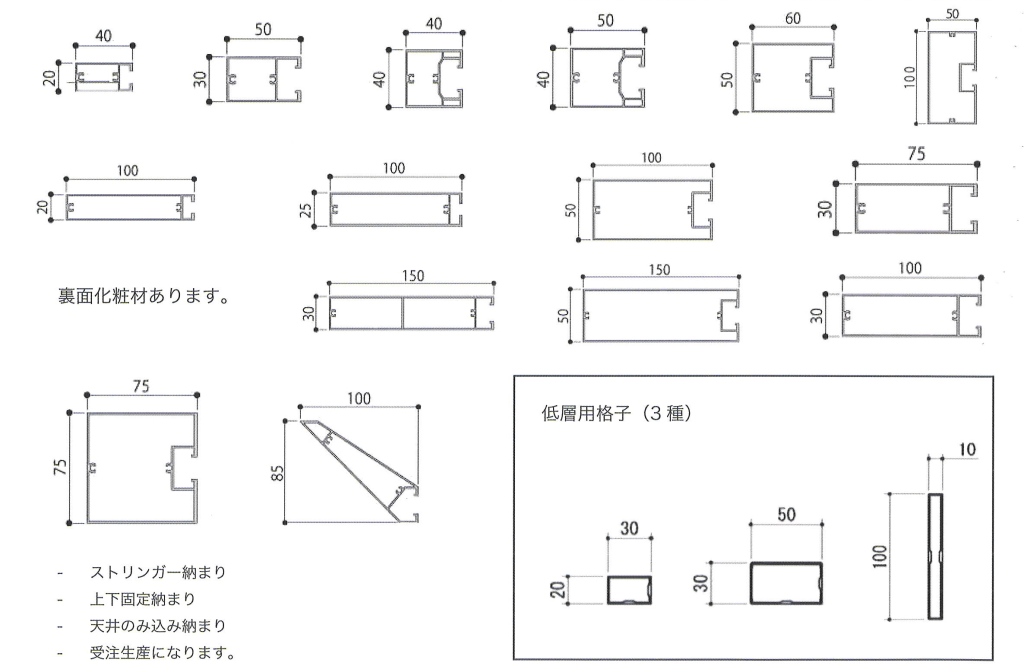

| LV（木ルーバー）サイズ | ||
| 試験体 | ObiRED®+AZN | ObiRED®+Gywood®+AZN |
| 格子サイズ | 40 X 90, 90 X 40 | 80 X 25 |
| 格子サイズ | 140 X 40 | 125 X 25 |
- 木材は天然木の無垢製品です。木の特性である長所・短所をご理解頂いた上でのご使用をお願い致します。
- 乾燥はしっかり行い寸法変化が小さくなるように努めておりますが、±1～1.5ミリ程度の寸法が変化する場合があります。また、多少の反り、ねじれ等が生じる場合があります。
- 雨や紫外線によって、目やせ・目割れ・膨張収縮がおこる可能性があります。
- 節は経年劣化により貫通する場合があります。
- 特殊金物引抜試験・耐風圧試験はObiRED®、Gywood®での試験結果です。他の商品はご参考に出来ませんのでご了承下さい。
VLV
最高品質天然木ツキ板による不燃認定内装用アルミルーバー
- 天然木ツキ板をアルミ合金板ベース基材に貼り合わせる事で不燃材料として使用頂ける材料です。認定番号 NM-2811
- ツキ板は銘木と呼ばれる世界中の天然木から切削しています。
- 天然木ならではの癒しと安らぎの空間を演出します。
- 同じ樹種でも色や柄が微妙に異なり飽きません。
- 自然が作り上げた節やガムが独特の表情を醸し出します。
- 標準ツキ板の長さ：2430ミリ・2730ミリ・3030ミリ（長尺生産の場合はご相談ください）
- ツキ板表面はウレタンクリア塗装になります。
- 上記標準取り扱い樹種以外にも在りますのでご相談ください
- 原木事情によっては社会情勢等により調達出来ない場合があります。供給状況については必ず事前にお問い合わせ下さい。
| テクニカルデータ | ||
| テクニカルデータは代表的な製品なもので、保証値ではありません（ツキ板メーカーカタログより） | ||
| 寸法安定性 | 200ミリ×200ミリのアルミニウム板に貼り付けた、]50ミリ×150ミリの中央に 100ミリ×]00ミリのクロスカットを入れ65℃に2日間放置。最大すき間を測定 | 最大すき間0.3%以内 浮き・はがれの異常なし |
| 耐摩擦性 | テーパー式摩擦試験機〔摩擦輪C-]0、1kg荷重〕により、500回転 | 塗膜は研削されるが ツキ板は残っている |
| 耐熱性 | 140 X 40 | 浮き・はがれの異常なし |
| 耐湿性 | アルミニウム板に貼り付け、65℃に連続28日間放置後の粘着力 | 浮き・はがれの異常なし |
| 耐衝撃性 | 1mm厚のアルミニウム板に貼り付け、ガードナー衝撃試験機を用い、 常温下で1000gの錘を12.5cmの高さから落下 | 塗膜・ツキ板破損なし |
- 天然ツキ板製品は屋内でも浴室など湯気にさらされたり、水がかかる様な場所には使用しないでください。カビの発生や腐れ、変色、干割れ、はがれなどの原因になります。※受注生産になります。
DT
series

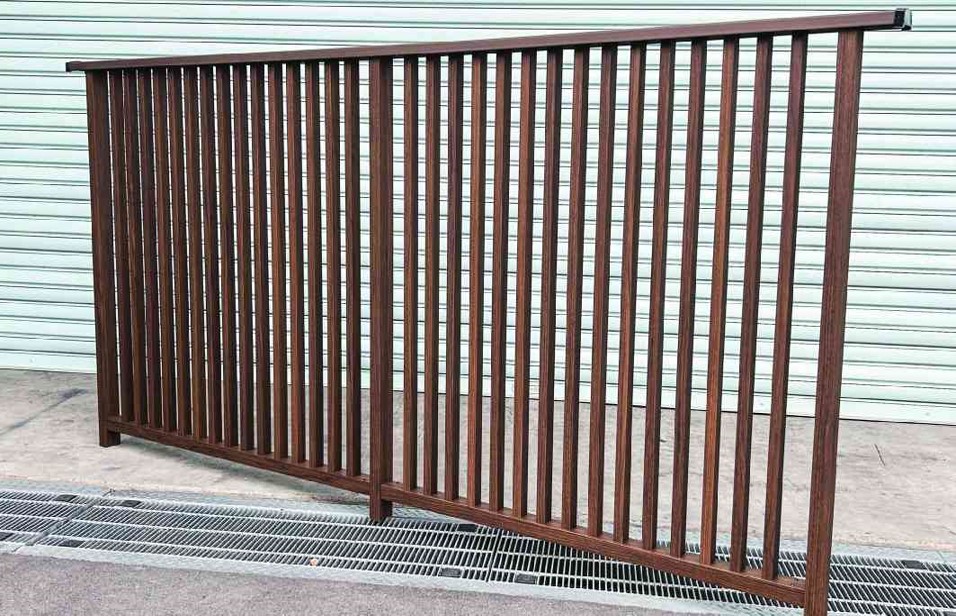

熟練技術で部材細部まで木目調にしたアルミ手すり
ガラス手すり(3種類)
芯納まりガラス手すり VT-G
持出しガラス手すり M3-G
駆体隠しガラス手すり ML-G
格子手すり(4種類)
芯納まり縦格子手すり VT-K
芯納まり横格子手すり V丁-P(P格子)
持出し縦格子手すり M3-K
躯体隠し縦格子手すり ML-K
アルミニウム素材に貼る事により不燃材料認定品。認定番号NM-5228 (※手すり取付けアンカーはご確認ください。)
塩ビシートは約10年の屋外耐候性と耐汚染性能を兼ね備えたフィルムです。
(屋外耐候性は使用環境などの影響を受けます。10年間の屋外耐候性を保証するものではありません。)
- 一部手すりは外観のみ木目塩ビシート貼り対応になります。
- 手すりの種類によって対応不可能な場合も御座いますのでお問い合わせ下さい。
- 70×25 笠木は人工再生木 (笠木表面) の対応も可能です。(不燃材ではありません。)
- 基材アルミ手すりは 1450(N/m) 以上の強度を有する手すりになります。
- 受注生産になります。
DLV
木目調ルーバーにより 落ち着きのある空間を演出
NM

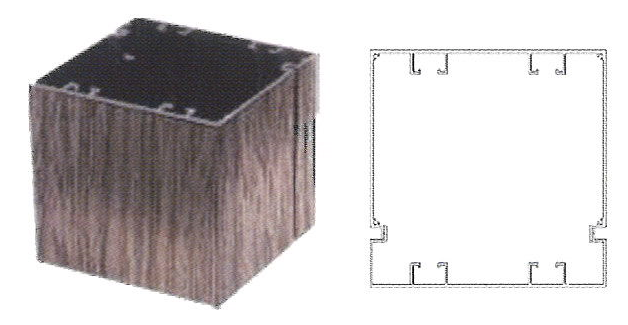

木目調アルミマリオンがぬくもりを感じさせます
・形材のため真っ直ぐにきれいな縦ラインを作ります。
・ビス、ボルト止めのみのため施工時間短縮かつコストダウン。

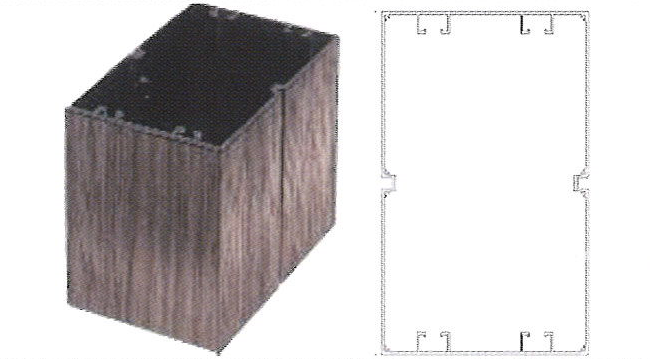

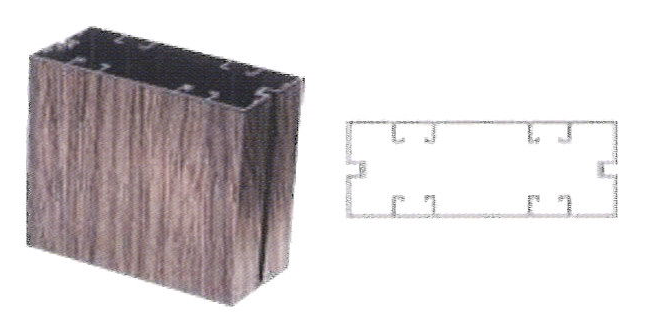

| NMの種類 | |||
| 名称 | NM 90 | NM 200 | NM 310 |
| 図面イメージ |  |  |  |
| サイズ | 90 X 200 | 200X 200 | 310X 200 |
| 組み合わせ | NM45 X NM45 | NM45 X NM155 | NM155 X NM155 |

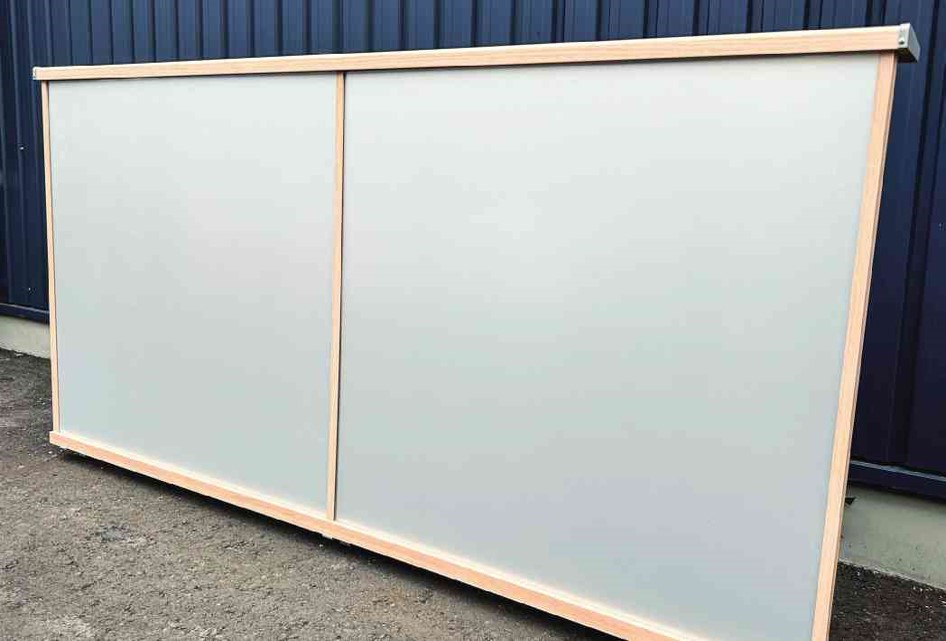

| Nマリオン310に隔板を接続した場合の最大荷重 3700［N/3㎥］ | |
| マリオン | 破壊なし |
| 隔板 | フレーム接合部のビスの抜け |
| Nマリオン200に隔板を接続した場合の最大荷重 5000［N/3㎥］ | |
| マリオン | 破壊なし |
| 隔板 | ボードの抜け |
「N アルミマリオン」は特許取得済み製品です。
安全性
| 特殊金物引抜試験 | ||
| 試験体 | Gywood® | ObiRED® |
| サイズ | 25×120×20 | 40×140×200 |
| 平均値 | 179.85kgf | 205.475kgf |
| 試験状態 | 木部破壊により 特殊金物抜け | 木部破壊により 特殊金物抜け |
| 耐風圧試験（均等荷重試験） | ||||
| 試験体 | Gywood® | ObiRED® | ||
| 格子サイズ | 80×25 | 40×90 | ||
| 加圧方向 | 正圧 | 負圧 | 正圧 | 負圧 |
| 最大荷重 ［ N/㎡ ] | 4000 | 6000 | 22,500 | 22,500 |
